La gravure des dalles de granit et des insertions, qui sont souvent distinguées par de grandes dimensions et d’un poids important, nécessite l'utilisation d'outils spéciaux. La combinaison des outils pour la gravure des dalles de granit et de la machine-outil tablette à laser de la pierre facilite et accélère ce processus, ce que signifie, qu’à tout atelier de gravure les professionnels doivent connaître à fond l'utilisation de tels dispositifs et les méthodes de travail avec eux.
C’est à la spécificité de l'application des outils spéciaux, utilisés dans le processus de la gravure de granit et des insertions, est dédié ce chapitre.
Gravure des insertions de granit
Si Vous souhaitez d’appliquer la machine-outil de gravure à laser sur la pierre uniquement pour la gravure des insertions de granit d'épaisseur de 0 à 30 mm, ne dépassant pas la taille intérieure du châssis de la machine-outil, dans ce cas-là, la machine-outil à laser pour la pierre est nécessaire d’installer sur la surface de la table avec le plateau plat comme dans l'exemple ci-dessous (Fig.1). Il faut fixer la machine-outil sur la surface de la table. Pour cela, dans la partie inférieure du châssis de la machine-outil les orifices sont prévus. Le carreau de granit (insertion) est installé sur la surface de la table, après quoi la machine-outil à laser pour la pierre réalise la gravure.
Il est à souligner particulièrement qu’il n’y a pas de nécessité de fixer le carreau sur la table. Si Vous souhaitez de graver les insertions d’une épaisseur plus de 30 mm, il faut soulever la machine-outil au-dessus de la surface de la table.
Fig. 1 Gravure du carreau sur la table
Gravure des dalles de granit
Pour la gravure des dalles de granit comme d'habitude on applique la méthode de roulement de la dalle dans la zone de travail de la gravure. L'épaisseur de la dalle pour la gravure peut être quelconque (comme des petites dalles de 10 mm et même 50 mm et plus).
Il existe différentes variantes du roulement de la dalle et des chariots pour rouler la dalle vers la machine-outil.
Pour la gravure des dalles de granit par la machine-outil tablette à laser pour la pierre, il est nécessaire de l’installer sur les pieds, afin d’approcher les dalles de granit vers la zone de gravure. Les variations des pieds peuvent être n'importe quelles, l’exigence principale c’est la stabilité. On peut souder les pieds à partir des fers de cornière ou des tuyaux.

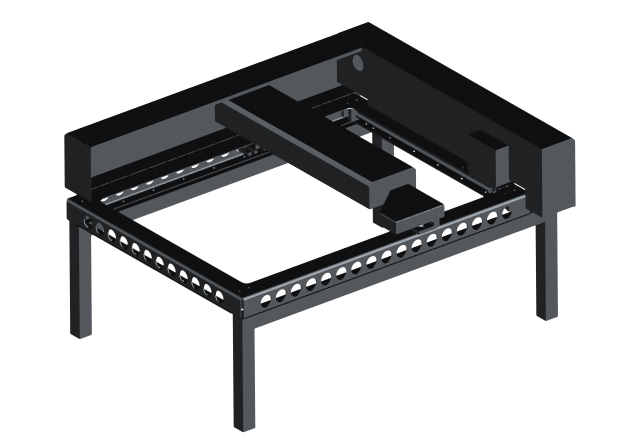

L'un des exemples des pieds Vous pouvez voir ci-dessous à la Figure. 2
L'un des exemples des pieds Vous pouvez voir ci-dessous à la Figure. 2

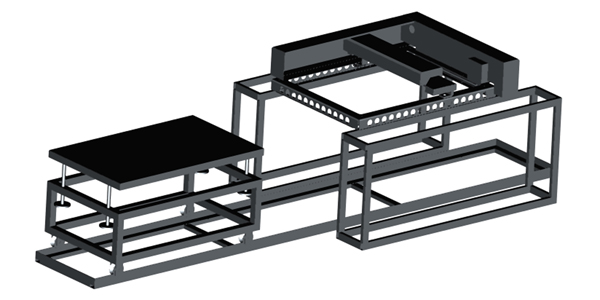

Fig.2.1 Système de la gravure de lourdes dalles (chariot de roulement)
Le chariot de roulement peut être aussi de n'importe quel type (sur les roues la Figure. 6, sur les rouleaux Fig. 5), mais le chariot le plus commode est un chariot sur roulettes avec le dispositif de levage de la table Figure.5.
Le chariot de roulement à rouleaux est monté sur des guides (rails), qui peuvent être fabriqués à partir du fer de cornière ou d'un tuyau. L’exemple du système de roulement avec le chariot à roulettes sur la Figure.3

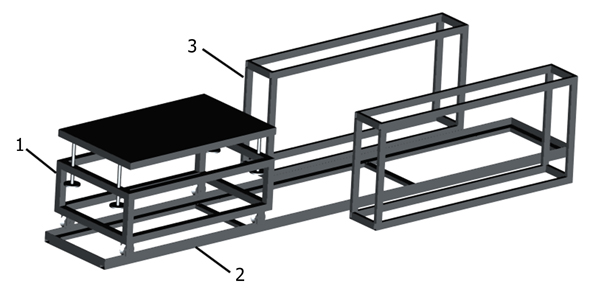

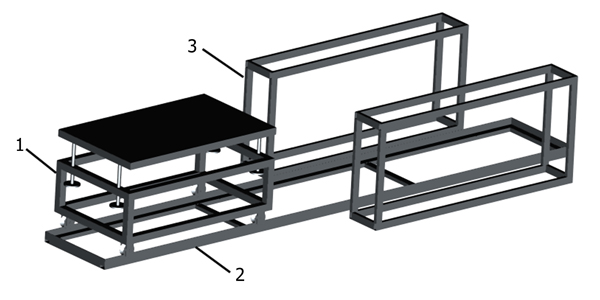

Fig.3 Système de roulement des dalles vers la zone de la gravure:
1 – le chariot de roulement à rouleau, 2 – guides, 3 - pieds.
Un tel système de roulement du chariot avec les guides assure l’avancement précis des dalles vers la zone de la gravure (Fig. 4). Bien que parfois on applique des chariots ordinaires de roulement à roulettes (Fig. 6).

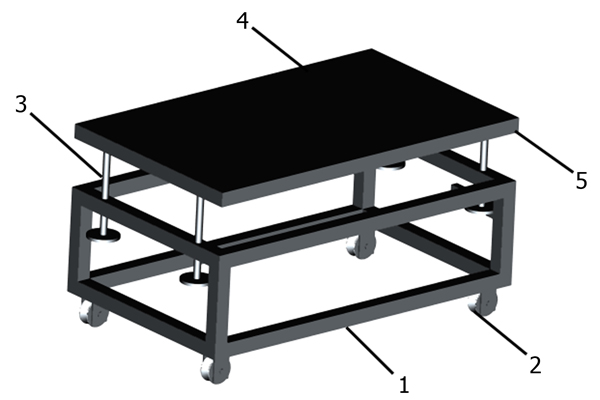

Fig.5 Le chariot de roulement à roulettes: 1 – le cadre de chariot, 2 - roue (rouleau de poulie), 3 – la vis de réglage de la hauteur et de l'inclinaison de la table, 4 - le tapis en caoutchouc de table, 5 – la table mobile.

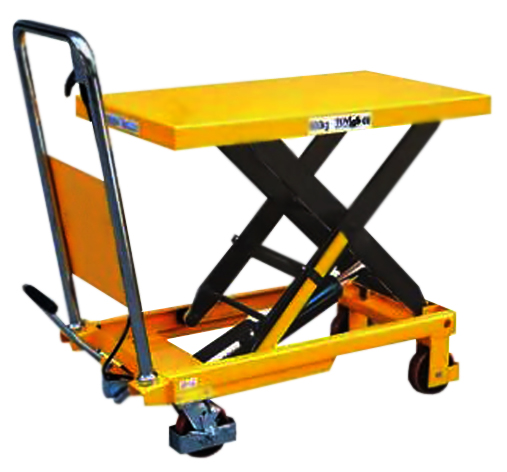

Fig. 6 Le chariot de roulement hydraulique à roulettes
Lors de l'installation de la dalle dans la zone de gravure il est important de respecter le parallélisme de la dalle par rapport au cadre du graveur à laser de granit. La vérification du parallélisme est effectuée par la méthode de l’approche de la tête de gravure vers les quatre points de la dalle et la vérification du jeu entre la tête de gravure et la surface de la dalle. La présence du réglage de la hauteur et de l'angle d'inclinaison de la table du chariot simplifie le processus de l’ajustement du parallélisme de la dalle et son installation dans la machine-outil pour la gravure des monuments. Ce réglage s'effectue en tournant l'un des boulons de réglage de la surface de la table ou par la méthode des cales.
Par conséquent, lorsque vous utilisez le graveur à laser sur pierre pendant la gravure des dalles de grand format, un critère important est la commodité de l'installation de la dalle dans la zone de gravure. Vous pouvez choisir n'importe quel modèle et toute façon de roulement de la pierre, tel sui sera commode pour Vous!
